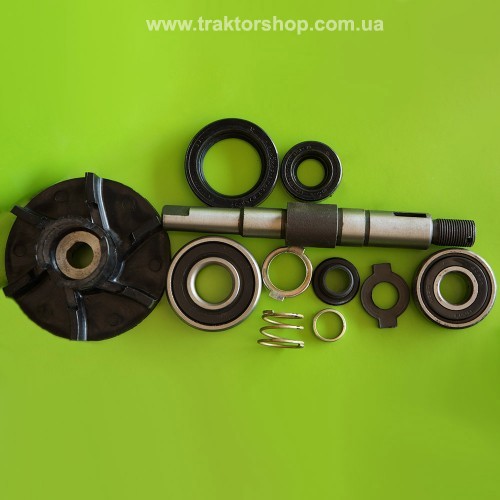

Необходим для ремонта помпы СМД 14-13С2-1 и водяного насоса 14-13С25. Содержит крыльчатку, сконструированную под установку бескорпусного уплотнения водяного насоса (фибру) старого образца. Основа крыльчатки состоит из стальной втулки с лыской для фиксации крыльчатки на валу и защиты её от проворачивания.
В помпы данного типа устанавливаются подшипники без резиноармированных защитных шайб, поэтому они нуждаются в смазке. Полость подшипников заполняется пластичной смазкой методом шприцевания через пресс-масленку, а резиноармированные сальники (манжеты) не дают смазке вытекать в процессе работы из подшипникового узла. Преимущество данной конструкции заключается в её ремонтопригодности и, если вовремя менять смазку, водяной насос прослужит намного дольше чем помпа с полностью закрытыми подшипниками в которые смазка закладывается на весть срок службы подшипника.
Фибра старого образца от сальника более позднего выпуска (бочонка) отличается отсутствием корпуса, в котором установлена пружина, обоймы, уплотнительная шайба. Все элементы сальника водяного насоса СМД старого образца вставляются в крыльчатку. Поэтому уплотнительную графитную шайбу в случае большого износа одной стороны, можно перевернуть другой стороной и поездить еще какое-то время до полного износа шайбы. Перед установкой на уплотнительную шайбу сальника рекомендуется нанести немного графитной смазки для предупреждения протекания охлаждающей жидкости из контрольного отверстия помпы, до полной притирки графитной шайбы к втулке скольжения.
Втулка скольжения запрессовывается в корпус помпы и на ней так же со временем образуется износ, поэтому до замены сальника водяного насоса СМД-14, -18, важно проверить величину износа упорной втулки скольжения СМД 1-1306.
На валике водяного насоса выполнены две шейки для установки подшипников, хвостовик с лыской под крыльчатку и хвостовик с канавкой для установки ступицы шкива и резьбой, для накручивания корончатой гайки под шплинт.
Вал | |
Материал | Сталь |
Покрытие | Нет |
Диаметр, мм | 16 |
Уплотнение (сальник) | |
Обойма | Сталь |
Пружина | Сталь |
Кольцо скольжения | Графит |
Тип | Фибра |
Подшипник | |
Тип | Шариковый однорядный радиальный |
Подшипник 1 | |
Диаметр внутренний, мм | 25 |
Диаметр наружный, мм | 62 |
Ширина, мм | 17 |
Подшипник 2 | |
Диаметр внутренний, мм | 20 |
Диаметр наружный, мм | 52 |
Ширина, мм | 15 |
Крыльчатка | |
Материал | Пластмасса |
Втулка | Сталь |
Класс | Эконом |
