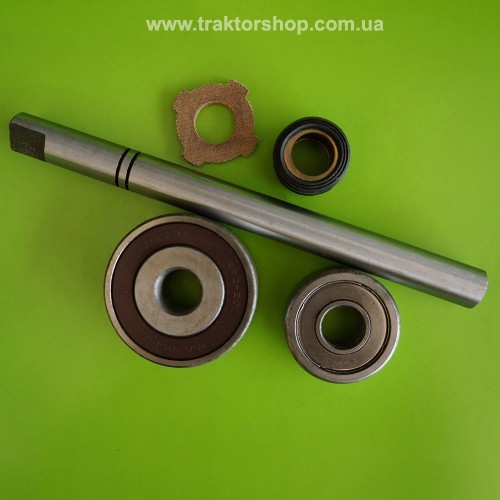

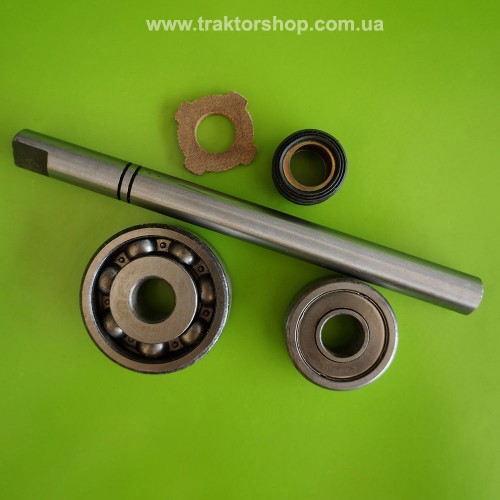

Ремкомплект установлен в водяных насосах 130-1307010-Б4, грузовиков ЗиЛ-130, 131, 138, ЗиЛ-431410, 431412, ЗиЛ-433110, 433116, с двигателями ЗИЛ.
Водяной насос состоит из двух частей: корпуса подшипников помпы 130-1307013-Б, и корпуса помпы 130-1307015. При этом сам ремкомплект устанавливается в корпус подшипников.
В помпе применены два подшипника. Передний подшипник 160703 с каталожным кодом 306574-П, и подшипник 20803АК, который является подшипником задним 120-1307051.
Валик водяного насоса 130-1307023-Г имеет лыску для установки крыльчатки, ступица шкива вентилятора напрессовывается на вал.
Сальник помпы состоит из уплотняющей шайбы и уплотнения водяного насоса в сборе.
В подшипниковую полость помпы, при сборке требуется заложить 50 г. смазки, затем прошприцевать её через пресс-масленку.
Смазывается водяной насос консистентной смазкой ЦИАТИМ-221F, ЛИТОЛ-24 или их современными аналогами обладающие свойствами, подходящими под условия эксплуатации двигателя.
Помпы с такой конструкцией вала были установлены в двигателях ЗИЛ-130, ЗИЛ-138А, 138И, ЗИЛ-157Д, ЗИЛ-508.10, которые получили широкое распространение в грузовиках и различной технике на базе шасси ЗиЛ
Вал | |
Материал | Сталь |
Покрытие | Нет |
Уплотнение (сальник) | |
Обойма | Сталь |
Пружина | Сталь |
Кольцо скольжения | Картон |
Тип | Фибра |
Подшипник | |
Тип | Шариковый однорядный радиальный |
Подшипник 1 | |
Диаметр внутренний, мм | 17 |
Диаметр наружный, мм | 62 |
Ширина, мм | 20 |
Подшипник 2 | |
Диаметр внутренний, мм | 17 |
Диаметр наружный, мм | 47 |
Ширина, мм | 15 |
Класс | Эконом |
