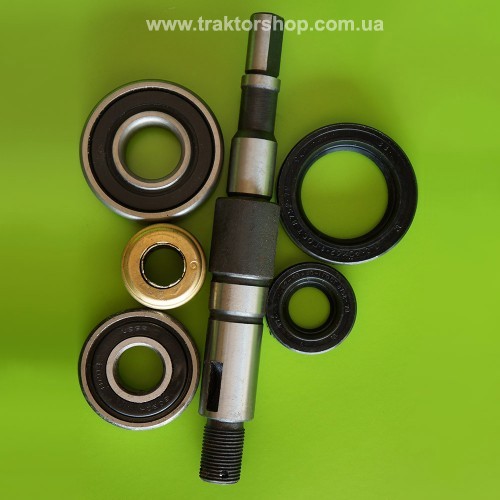

Стандартный ремкомплект помпы 18Н-13С2. Этот водяной насос еще называют помпой СМД-18, СМД-14, 22 нового образца, из-за другой конструкции корпуса разработанной под использование уплотнения крыльчатки водяного насоса корпусного типа. При этом упорная втулка скольжения установлена не в корпусе помпы, а запрессована в крыльчатку водяного насоса. Таким образом, уплотнение подшипникового узла осуществляется за счет трения втулки крыльчатки о графитную уплотняющую поверхность сальника (бочонка) водяного насоса.
В водяные насосы СМД устанавливались открытые подшипники, которые защищались от загрязнений резиноармированными сальниками (манжетами). Когда появились полузакрытые и закрытые подшипники, острая необходимость в установке манжет исчезла.
Единственный нюанс в том, что смазывается помпа СМД-18 путем шприцевания через угловую пресс-масленку 2.3.45.Ц6 смазкой ЛИТОЛ-24, а в закрытые с двух сторон подшипники, смазка заложена с завода на весь срок службы подшипника. Поэтому закрытые подшипники смазывать не нужно.
Открытые же подшипники, перед установкой, необходимо вымыть от загрязнений и смазать.
Для упрощения ремонта помпы, посадочное место сальника крыльчатки перед установкой можно смазать герметиком, а рабочую часть сальника смазать графитной смазкой для защиты от протекания жидкости через сальник до полной приработки к втулке крыльчатки.
Вал | |
Материал | Сталь |
Покрытие | Нет |
Диаметр, мм | 16 |
Уплотнение (сальник) | |
Корпус | Сталь |
Пружина | Сталь |
Кольцо скольжения | Графит |
Тип | Бочонок |
Размеры уплотнения | |
Диаметр внутренний, мм | 17 |
Диаметр наружный, мм | 37 |
Высота, мм | 21 |
Подшипник | |
Тип | Шариковый однорядный радиальный |
Подшипник 1 | |
Диаметр внутренний, мм | 25 |
Диаметр наружный, мм | 62 |
Ширина, мм | 17 |
Подшипник 2 | |
Диаметр внутренний, мм | 20 |
Диаметр наружный, мм | 52 |
Ширина, мм | 15 |
Класс | Эконом |
